オンラインテンションメーター
概要

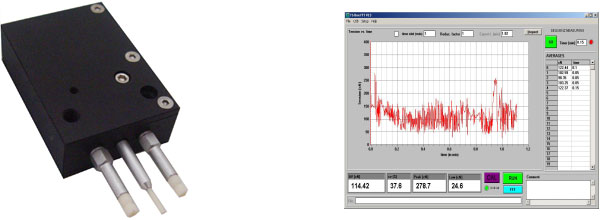

本機は、生産機に取り付けてテンションを測定する目的で、開発されたオンラインテンションメーターです。高い内部周波数により、高速走行糸の正確な張力測定を可能にし、測定データを表示する事が出来ます。また、USB接続によりパソコンにデータを転送、グラフ表示が可能です。本テンションメーターは、高速走行中の糸の張力挙動を正確に、迅速に測定する目的で開発されました。
特徴
- 最高糸速度 ： 6000m/min. （P型 － 糸種による）
- 平均値、最高値、最低値を表示することが出来ます。
- 高い内部周波数(2KHz - 10KHz)により、短時間内のテンション変化を測定可能です。
- パソコンとの通信が出来ます。測定された張力は、パソコンのモニターに表示されます。
また、張力波形の表示(拡大、縮小可)により、より詳細に張力を分析出来ます。 - 実荷重で、簡単に校正が可能です。
仕様
| 型式 | TSBOXP型（セラミックピン式） |
|---|---|
| 対応糸速度 | P型 6000m/min. (糸種、dtexにより対応出来ないものも有ります。) |
| 測定範囲 | 0.0～100cN、0.0～400cN、0.0～1000cN いすれか選択 |
| 最小表示 | 0.1cN |
| 動作モード | 平均値、最高値、最低値,の各測定値を表示 |
| 内部周波数 | 2000Hz - 10000Hz ご指定下さい |
| 測定精度 | 測定値の±1～2% |
| 電源 | 充電式24VDC |
| 重量及び寸法 | 355g、65(L) X 54(D) X 20(H)mm |
